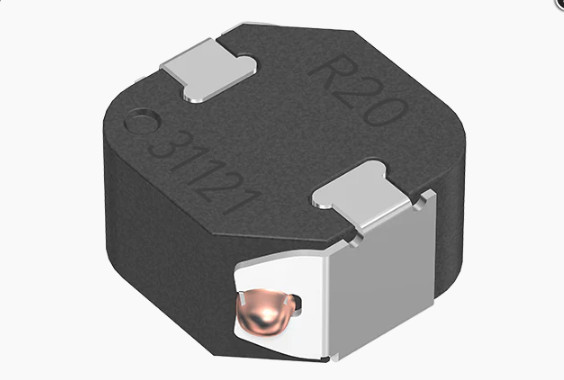

SPM5030T-3R3M-HZ TDK電感車規級

TDK車規級汽車級一體成型電感型號齊全
SPM5030T SPM6530T SPM10040T 尺寸

咨詢熱線
0755-29602911

SPM5030T-3R3M-HZ

用途	車載等級
特點	AEC-Q200AEC-Q200 Wire Wound繞線 Shield磁屏蔽 Metal Core金屬磁芯
系列 \| 型	SPM
狀態	量產體制
品牌	TDK

尺寸

長度(L)	5.20mm ±0.30mm
寬度(W)	5.00mm ±0.30mm
厚度 \| 高低	3.00mm Max.
推薦焊盤布局(A)	1.50mm Nom.
推薦焊盤布局(B)	2.70mm Nom.
推薦焊盤布局(C)	2.20mm Nom.

電氣特性

電感	3.3μH ±20% at 100kHz
額定電流(基于L變化) [Typ.]	4.3A (20% Down)
額定電流(基于L變化) [Max.]
額定電流(基于溫度上升) [Typ.]	6.5A (40°C Rise)
額定電流(基于溫度上升) [Max.]
直流電阻 [Typ.]	26.8mΩ
直流電阻 [Max.]	29.5mΩ
自我共振頻率 [Min.]
自我共振頻率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用溫度范圍(包括自我溫度上升)	-40～125°C
焊接方法	回流烙鐵焊接
AEC-Q200	YES
包裝形式	塑封編帶 (180mm卷筒、帯寬 12mm)
包裝個數	500pcs
重量	0.38g

SPM5030 型電感
特點：
1、是使用金屬磁性材料的磁屏蔽型電源電路用繞線型電感器。
2、與鐵氧體繞線型電感器相比，該產品可實現大電流、低 Rdc、小型化。
3、在高溫環境下電感變化少，直流重疊特點良好。
4、金屬磁性材料具有整體成形結構，比使用粘合劑的粘合型線圈噪音更低。
5、工作溫度范圍 : –40 to +125 °C （包括自我溫度上升 )
■用途
筆記本電腦、 HDD、服務器、 VRM、小型電源模塊、其他等

TDK優質現貨商
興泰隆電子劉先生18922842911（微信同號）
SPM5030T-R20M
SPM5030T-R35M
SPM5030T-1R0M
SPM5030T-1R0M-HZ
SPM5030T-1R5M-HZ
SPM5030T-2R2M-HZ
SPM5030T-3R3M-HZ
SPM5030T-4R7M-HZ
SPM5030T-6R8M-HZ
SPM5030T-100M-HZ
